一、項目概況

1、項目系鄉鎮辦公樓，兩棟建筑物均為四層，地下一層，地上三層，采暖總面積約2000m2。

室內采暖為散熱片系統。

變壓器總容量220KVA， 白天其余用戶負荷約60KWH，夜間僅需照明，故電鍋爐功率可控制在210KW以內。

2、供熱采暖溫度：按國家有關規定要求，結合項目性質，設計采暖室溫16-18℃。

3、供熱采暖時間：

主供暖時間為10：00-22：00，計12小時；

輔助供暖時間為22：00-10：00，計12小時，建筑物內值班低負荷保溫供暖。

4、 峰谷電時段表：

23：00-07：00  谷電8小時  電價：0.30元/度;

07：00-10：00  平電3小時  電價：0.65元/度;

10：00-22：00  峰電12小時 電價：0.85元/度;

22：00-23：00  平電2小時  電價：0.65元/度。

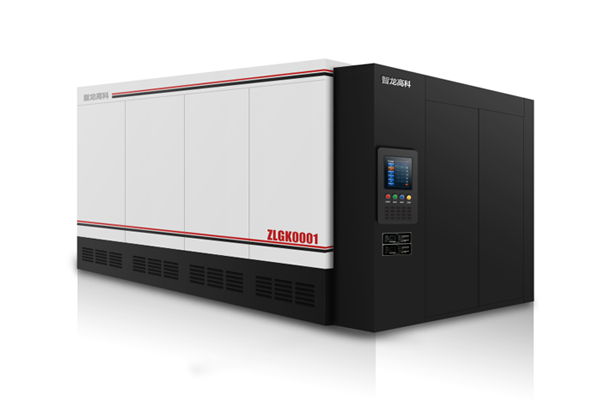

5、擬采暖選用固體蓄熱電鍋爐：采用全自動常壓固體蓄熱電鍋爐采暖技術，充分利用低谷電。

6、系統組成：鍋爐房系統采用固體蓄熱電鍋爐供暖，即由固體蓄熱電鍋爐直接向采暖用戶供暖，蓄熱固體模塊溫度在700℃左右，回水溫度30℃。系統整體由PLC控制，不需要人工值守，也不需要儲水箱。整個采暖過程是可以自動控制并可以通過互聯網遠程監視及操作。

二、系統供暖原則

采暖供熱集中在10：00-22：00，計12小時，其他時段12小時相對供熱要求低一點僅進行保溫供暖的原則。

三、運行方式

根據用戶性質和供暖總面積較小的特點，采暖方案設計要做到在保證局部時段供暖質量的前提下，使其初投資和運行費達到一個組合，以達到技術經濟比。

本方案運行方式： 考慮到節省運行費用，本方案采用全低谷電8小時蓄熱方案 ，在每個采暖日充分使用低谷電，不用平電、避開高峰電。下面就這種情況計算鍋爐的功率。

四、采暖熱指標

1、 在10：00-22：00時段，建筑采暖正常補充熱指標為：50w/m2.h

2、 在22：00-10：00時段，建筑采暖保溫補充熱指標為：10w/ m2 .h（滿負荷的20%）

五、蓄熱式電鍋爐及蓄熱模塊的選型

1、 運行方式

蓄熱電鍋爐采用全谷電8小時加熱方式。即晚上23：00-7：00低谷電時段8小時鍋爐邊用蓄熱模塊蓄熱邊向建筑進行低負荷供暖、其他時段16小時鍋爐不需要用電加熱，由蓄熱裝置向建筑供暖。

2、 每天采暖熱負荷

（1）在10：00-22：00時段，12小時正常采暖期間熱負荷：2000m2×50W/ m2.h×12h=1200KW。

（2）在22：00-10：00時段， 12小時保溫采暖期間熱負荷：2000 m2×10W/ m2.h×12h =240KW。

（3）日總供暖負荷1200KW +240KW =1440KW。

3、固體蓄熱電鍋爐選型

（1）總蓄熱負荷功率=正常供暖期間12h熱負荷1200KW+保溫供暖期間4h熱負荷80KW（8小時邊蓄熱邊低負荷供暖符合為160KW) =1280KW。

（2）鍋爐功率=總供熱負荷功率÷8h+邊蓄邊直接供暖符合=1280÷8+20= 180KW/h。

（3） 鍋爐選型熱功率= 180KW/h×1.05=189KW/h；

 注：1.05------鍋爐選型余量和系統管道熱損失系數。

（4）滿足2000平方米建筑采暖要求，鍋爐總功率為190KW。

（5）再考慮到電鍋爐的取熱及水路循環所需的負荷，則整個固體電蓄熱鍋爐功率在200KW即可。
